Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | Engrenage à vis sans fin 7 pouces |
|---|---|---|---|
| Rapport de vitesse: | 31:1 | Efficacité: | 40% |
| Précise: | degré <0.1 | Conducteur: | Électrique/hydraulique/servo |
| Couleur: | gris argenté | Lieu d'origine: | Changzhou, en Chine |
| Mettre en évidence: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

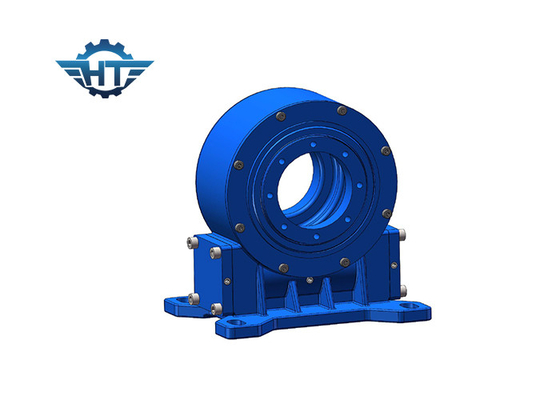

7 pouces de sablier ver zéro contre-réaction traction à chenille pour une centrale solaire de trou parabolique
Définition de l'entraînement de virage de l'engrenage de ver
Les entraînements de rotation des engrenages à vers à contre-courant zéro sont principalement utilisés dans les applications CSP telles que les paraboliques ou les creux,C'est une sorte de système de condensateur de chaleur qui peut absorber la chaleur à un certain produit chimique et transférer la chaleur à l'électricité.
Nom du produit: VE7
Vitesse de sortie normale: 0,03 tours par minute
Le couple de sortie normal: 7320 N.m.
Le couple de sortie maximal: 10980 N.m.
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à:
Le couple de maintien: 39 kN.m.
Charge axiale statique: 30 kN
Charge radiale statique: 100 kN
Le rapport de propulsion: 51:1
Dégagement de contre-réaction: <= 0,15°
IP (classe): 66
Efficacité: 40%
Température: -40°C à +120°C

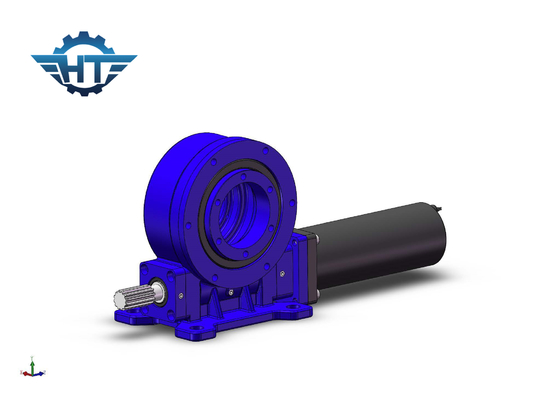

Données sur les performances du moteur réducteur
Voltage nominal: 24 VDC
Courant normal: < 7,5 A
Puissance de sortie: 126 W
Vitesse de sortie: 1,6 tours par minute
Le couple de sortie: 359 N.m.
Le couple de sortie maximal: 538 N.m.
Le bruit: < 65 dB
Les avantages
1. Rotation à 360 degrés
2. Connexion d'un moteur de conduite depuis le côté gauche ou droit,
3. Pendant l'installation, il n'est pas nécessaire de régler le dégagement des engrenages; il est déjà réglé par le fabricant avant l'usine.
4Installation simple et peu d'entretien
5Utilisation rationnelle de l'espace
6. L'engrenage est auto-verrouillable; un frein n'est donc pas nécessaire
7. Méthode facile et fluide de démarrage et d'arrêt
8. Haute précision
Les caractéristiques du moteur à virage vertical à contre-courant zéro
| Modèle | Ratio | Le couple de sortie nominal | Le couple d'inclinaison | Charge axiale | Charge radiale | Le couple de maintien | Efficacité | Précision | Auto-verrouillage | Le poids |
| N.m. | N.m. | KN | KN | N.m. | degré | - Oui, oui. | en kg | |||
| 3 pouces | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Oui, oui. | 13 kg |
| 5 pouces | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Oui, oui. | 18 kg |
| 7 pouces | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Oui, oui. | 28 kg |
| 8 pouces | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Oui, oui. | 35 kg ou plus |
| 9 pouces | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Oui, oui. | 51 kg |
| 12 pouces | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Oui, oui. | 61 kg |
| 14 pouces | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Oui, oui. | 78 kg ou plus |
| 17 pouces | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Oui, oui. | 105 kg |
| 21 pouces | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Oui, oui. | 185 kg |
| 25 pouces | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Oui, oui. | 244 kg |
Portée de l'application
Les applications typiques incluent les traceurs solaires, les éoliennes, les antennes satellites et les antennes radar, les grues de camions, les ascenseurs, les équipements de service public, les accessoires d'équipements hydrauliques, les équipements d'outillage à huile, les manipulateurs de pneus,détergent, et les ascenseurs automobiles.
