Détails sur le produit:
|
| Type d'entraînement de pivotement: | Anti engrenage à vis sans fin de contrecoup | Matériel de ver: | 42CrMo/50Mn |
|---|---|---|---|
| Application: | Traqueurs solaires d'axe simple de panneau de picovolte | Taille: | 3 pouces à 25 pouces |
| La vie de champ: | 30 ans | Couleur: | Client requis |
| MOTEUR: | 24V/12V/48VDC | Entretien: | Libre |
| Mettre en évidence: | Commande solaire du groupe VE5 enveloppée par double,commande solaire de groupe de 48V 42CrMo,commande de groupe d'engrenage à vis sans fin de 48V 42CrMo |
||

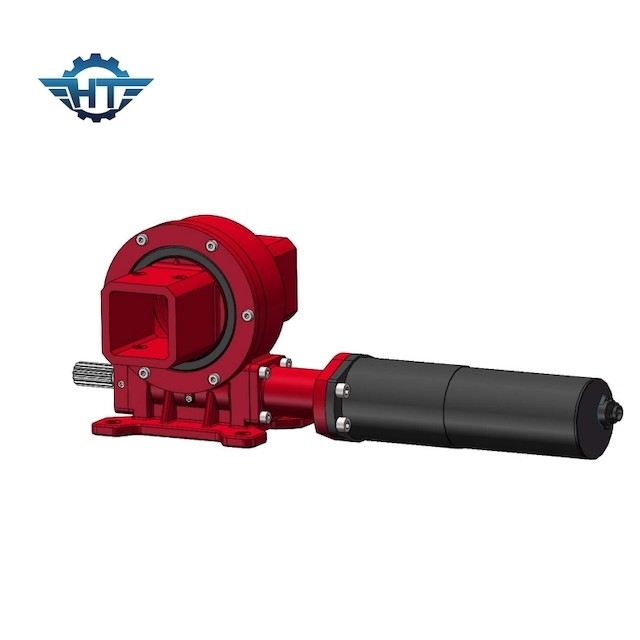

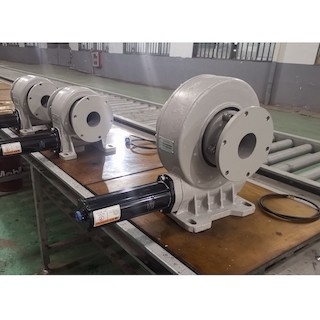

Commande de pivotement enveloppée par double d'engrenage à vis sans fin VE5 pour les traqueurs solaires d'axe simple de panneau de picovolte
Enveloppement de la description électrique d'entraînement de groupe
La commande électrique de pivotement d'enveloppement est principalement conçue et employée dans le trackin photovoltaïque de centrale. comme le système de piste horizontal de simple-axe, le grand système de piste de tringlerie, le système de piste oblique de tringlerie de simple-axe, le système de piste oblique de simple-axe, et le système de piste de double-axe.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
1. Tringlerie simple plate d'axe
Approprié aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.
2. Tringlerie simple oblique d'axe
Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.
3. Unité oblique de simple-axe
Approprié au milieu aux latitudes élevées.
4. Système de piste solaire de double axe
Double cheminement d'axe
le Double-axe dépistant, avec deux haches tournantes se déplaçant en même temps, peut s'assurer que le panneau solaire est toujours perpendiculaire aux rayons du soleil, ainsi cheminement de double-axe améliore l'efficacité de la production d'électricité solaire.
