Détails sur le produit:
|
| Matériau des engins à vers: | 50Mn, 42CrMo | Ratio d'engrenage: | 61:1 |
|---|---|---|---|
| Application du projet: | Système de suivi solaire à axe unique | Lieu d'origine: | Changzhou, en Chine |
| Le conducteur: | Moteur planétaire à courant continu de 24 V | Certificat: | Pour les appareils électroniques |
| Installation: | L'écart entre les deux types d'équipement est calculé en tenant compte de l'écart entre les deux typ | Maintenance: | 5 ans en interne |
| Mettre en évidence: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

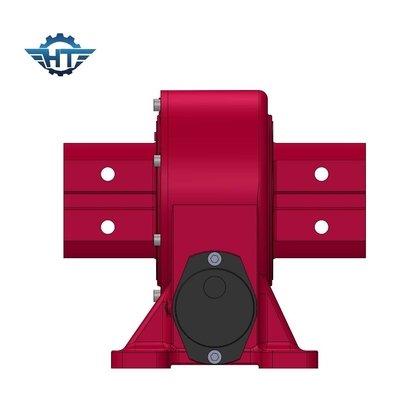

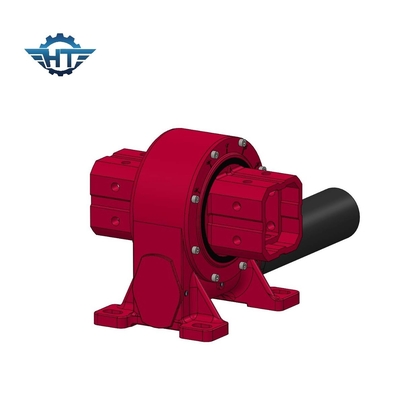

61 à 1 rapport d'engrenage pour engrenage à chenille entraînement à chenille système de suivi solaire à axe unique
Avantages du produit
1Nous utilisons le sceau d'huile de squelette pour éviter les fuites d'huile efficacement
2Les dimensions de montage de nos entraînements sont conçues pour correspondre à de nombreuses applications.
3Facile d'entretien, 5 ans internes pour l'énergie solaire utilisant
4. Adoptez une structure de roulement à ver à double enveloppe qui a une forte adhérence et un couple de couple
5- Arrêt dur à l'intérieur des entraînements en cas de dysfonctionnement du système de contrôle logiciel
Paramètres de l'équipement d'enveloppe Slewing Drive
| Modèle | Ratio | Le couple de sortie nominal | Le couple d'inclinaison | Charge axiale | Charge radiale | Le couple de maintien | Efficacité | Précision | Auto-verrouillage | Le poids |
| N.m. | N.m. | KN | KN | N.m. | degré | - Oui, oui. | en kg | |||
| 3 pouces | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 01 | - Oui, oui. | 13 kg |
| 5 pouces | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 01 | - Oui, oui. | 18 kg |
| 7 pouces | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 01 | - Oui, oui. | 28 kg |
| 8 pouces | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 01 | - Oui, oui. | 35 kg ou plus |
| 9 pouces | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 01 | - Oui, oui. | 51 kg |
| 12 pouces | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 01 | - Oui, oui. | 61 kg |
| 14 pouces | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 01 | - Oui, oui. | 78 kg ou plus |
| 17 pouces | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 01 | - Oui, oui. | 105 kg |
| 21 pouces | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 01 | - Oui, oui. | 185 kg |
| 25 pouces | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 01 | - Oui, oui. | 244 kg |
Caractéristiques
1. Rotation ± 60 degrés, arrêt dur à l'intérieur
2. Connexion d'un moteur de conduite depuis le côté gauche ou droit
3. Lors de l'installation, il n'est pas nécessaire de régler le dégagement des engrenages, sa structure assure un contact multi-dents
4La graisse avait été remplie avant l' usine.
4- Installation simple et faible entretien, interne 5 ans
5Utilisation rationnelle de l'espace
6L' engrenage est auto-verrouillé.
7. Méthode facile et fluide de démarrage et d'arrêt
8. couple de couple élevé, adapté à l'installation verticale
Applications
Les entraînements de vers se sont révélés efficaces dans de nombreuses machines et équipements, dans diverses applications et différentes conditions de fonctionnement, telles que:l'installation de cabines de pilotage dans les machines forestières, équipement de manutention de matériaux, positionnement des systèmes solaires, contrôle des superstructures et applications opérationnelles des machines de construction, des grues industrielles, etc.
