Détails sur le produit:
|
| Ratio: | 61 à 1 boîte de vitesses | Matériel: | 50Mn, 42CrMo |
|---|---|---|---|
| Caractéristique: | Mécanisme de verrouillage | Certificat: | ISO9001, CE |
| Le conducteur: | 12/24VDC | Maintenance: | Tous les 5 ans |
| Couleur: | Comme demandé | Origine: | Changzhou, en Chine |
| Mettre en évidence: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

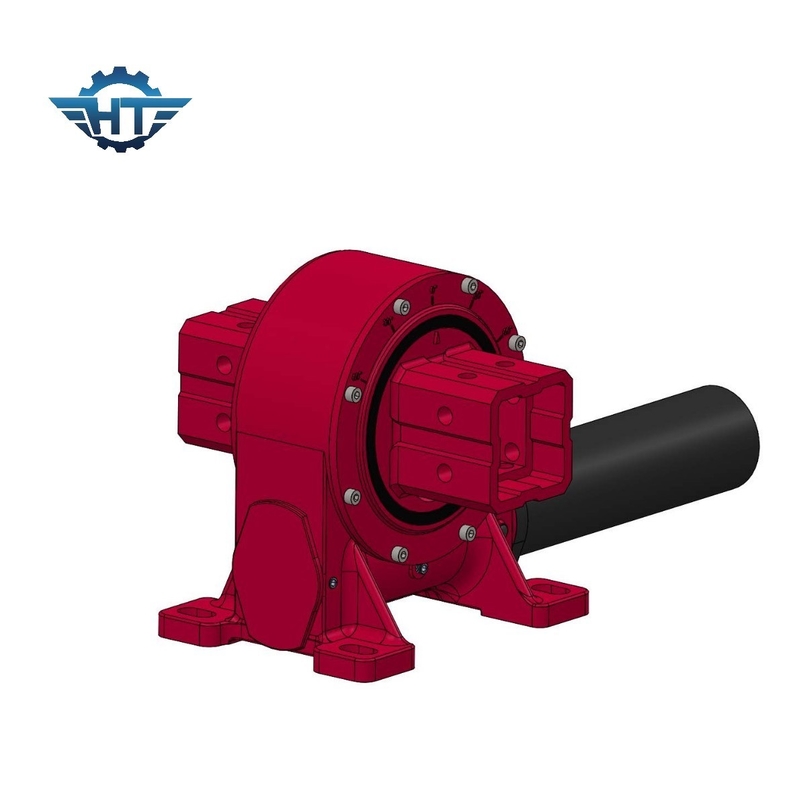

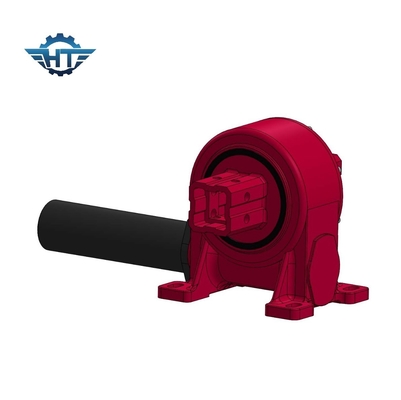

Système de suivi des panneaux solaires à axe unique
Boîte de vitesses de vers compacteDéfinition
La plupart des commandes sont expédiées en 15 jours ou moins, en saison chargée, en 30 jours.
Assistance technique: les ingénieurs sont prêts à vous aider.
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Opérations et entretien - les opérations et l'entretien est facile et réduire vos frais
VE9 - équipement de travail de vers
| Modèle | Ratio | Le couple de sortie nominal ((N.m.) | Le couple d'inclinaison ((N.m.) | Le couple de maintien ((N.m.) | La charge axiale ((kN) | Le système de freinage doit être équipé d'un dispositif de freinage. | Efficacité | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Oui, oui. | 251 |
Installation
1. Préparation
1.1 Vérifiez les dommages physiques sur le moteur.
1.2 Surfaces de support propres
2. Boulons de montage
En tant que fabricant de boîtes de vitesses, nous ne fournissons, ne garantissons ni ne recommandons les fixations utilisées.
Les tailles, le nombre et les niveaux de qualité prescrits doivent être utilisés.
Le rapport d'adhérence (longueur de l'adhérence par rapport au diamètre du boulon) doit être observé, entre un minimum ≥ 1,5 et un maximum ≤ 2.
Les boulons avec un arbre entièrement fileté ne devraient pas être autorisés.
La fonction d'entraînement de l'engrenage, la durée de vie et la durabilité de la connexion du boulon sont affectées en cas de non-conformité.
Utiliser des rondelles plates de taille et de résistance appropriées, choisir les moments de serrage afin de ne pas dépasser la pression interfaciale admissible.
Les boulons de montage sont normalement suffisamment fixés par un préchargement correct.
Remarque: l'utilisation d'anneaux séparés, de rondelles séparées, etc. est interdite.
Le couple de serrage et les prélèvements initiaux pour les boulons de montage.
|
Le couple de serrage. |
Dimension du boulon de montage |
|||||
| Classe |
M6 Je ne sais pas. |
M8 (en anglais seulement) |
M10 (3/8-16UNC) |
M12 (7/16 à 14UNC) |
Le M16 Je suis désolé. |
M20 (3/4-10UNC) |
| Classe huit.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M. |
| Classe dix.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Classe 12.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
