Détails sur le produit:
|
| La structure: | Boîte de vitesses compacte | Modèle: | V.E. 9 |
|---|---|---|---|
| Ratio d'engrenage: | 61:1 | Efficacité: | 40% |
| Précise: | ≤ 0,1 | Le conducteur: | Moteur électrique |
| Couleur: | Comme demandé | Le couple de maintien: | 39000 à 85000 Nm |
| Mettre en évidence: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

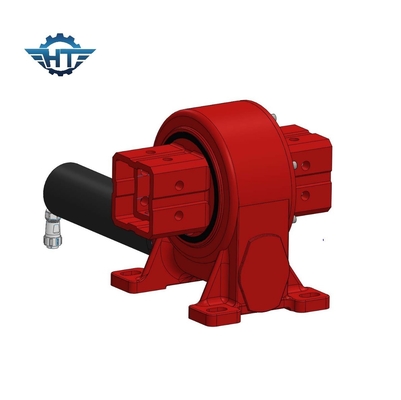

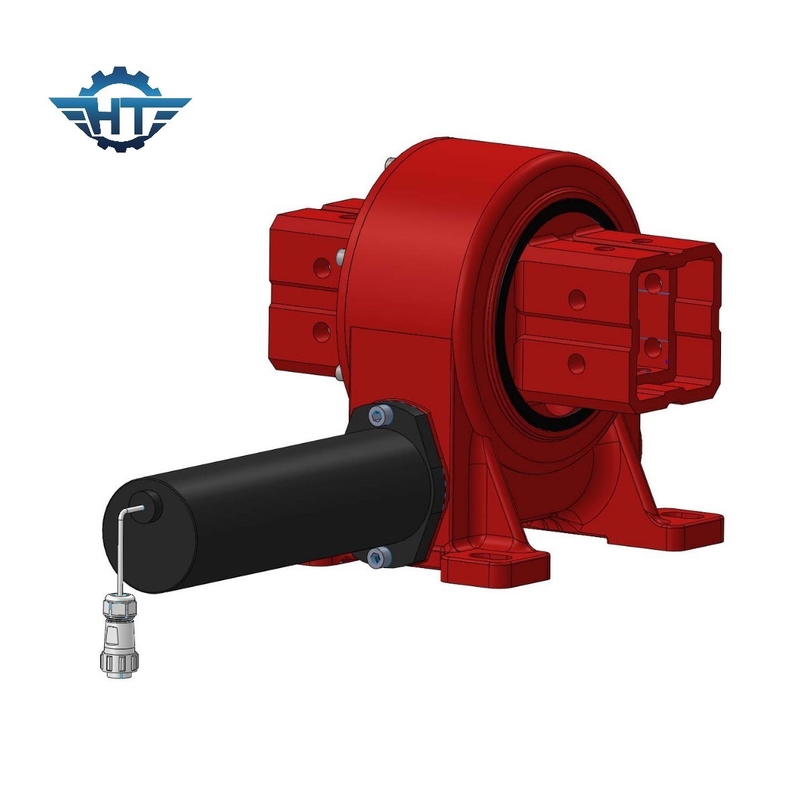

Capacité de charge élevée avec une grande surface de contact des dents dans le tracteur solaire
Description de la boîte de vitesses de réduction
Hangtuo, situé à Changzhou, en Chine, à seulement 30 minutes en train de l'aéroport international de Shanghai.Nous avons plus de 10 ans d' expérienceNotre équipe est spécialisée dans la recherche et le développement dans ce domaine particulier.technologie d'entraînement à virage.
Fiche technique des engins de virage de la série VE
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Pour plus de détails sur les paramètres techniques du produit, veuillez nous contacter pour obtenir le catalogue du produit et les dessins détaillés des ventes.
Nos avantages
Temps de réaction rapide
Expérience de longue date dans le contrôle intelligent des processus pour la production de masse ainsi que dans le développement de produits orientés client.
Avantages du produit
Le moteur à inclinaison (type fermé, type vertical, type à double axe,Type de précision) Le moteur de pivotement à ver de sablier est basé sur le roulement de pivotement avec un couple de moment d'inclinaison fort et une fonction d'auto-verrouillage statiqueBeaucoup de surfaces de contact avec les dents sont conçues spécialement pour la conduite de lourdes charges.
Qualité stable
Nous avons mis en place des points critiques d'inspection de la qualité, nous avons mis en place des instructions d'inspection de la qualité pour contrôler strictement les processus clés.Nous utilisons une haute précision et calibrage de jauge de mesure.
Tests
Appareil de mesure avancé
La mesure doit être calibrée, vérifiée et seule une jauge qualifiée peut être utilisée.
Application du projet
L'application la plus courante pour les entraînements pivotants à double axe sont les traceurs solaires à double axe, tels que les héliostats et les photovoltaïques concentrés (CPV), ainsi que les antennes satellites ou radar.D'autres applications incluent les ascenseurs automobiles, des positionneurs de bras robotiques et du matériel de scène.
