Détails sur le produit:
|
| Caractéristique: | verrouillage d'individu | Matériel: | 42CRMN, 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Application: | énergie solaire |
| couleur: | RAL6001 | Certificat: | ISO9001, CE |
| Exactitude: | ≤0.1 | ||
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin VE3,Commande de groupe de système de piste de picovolte,Petite commande de groupe d'axe simple |
||

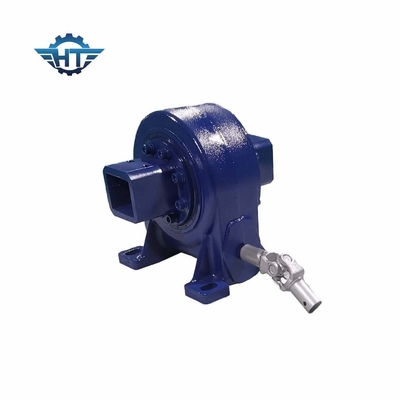

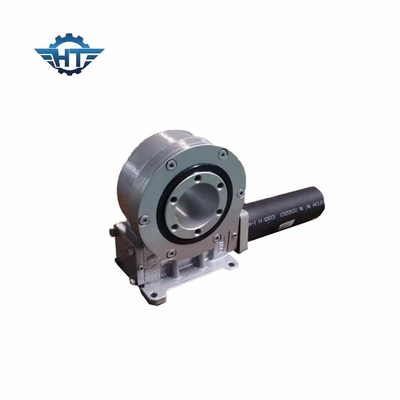

Déclencheur d'entraînement de groupe d'engrenage à vis sans fin VE3 pour le système de piste solaire de picovolte d'axe simple
Description d'entraînement de groupe de serrure de l'individu IP66
La commande de pivotement est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. Elle comporte avec le mécanisme d'engrenage à vis sans fin, ainsi elle est verrouillage de sef. Elle a également loger le cachetage extérieur et squelettique, ainsi le degré de protection est IP66.
La rotation d'entraînement de pivotement peut être à un axe simple, ou dans des haches multiples ensemble. C'est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps.
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui |
244 kilogrammes |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement. Elle est conçue, examinée et employée pendant une vie de champ de 30 ans.
Applications
Traqueurs solaires comprenant les systèmes de piste solaires d'axe simple et les systèmes de piste solaires de double axe, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les bêcheurs, et les ascenseurs des véhicules à moteur.
Emballage
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
Pour des échantillons, puisque la commande de groupe est avec la petite dimension sauf le poids lourd, ce n'est pas expédition rentable par la mer alors que l'expédition exprès la manière rentable, nos personnels logistitic TNT demandé par volonté, DHL, UPS, FEDEX, de comparer le prix exprès afin de trouver la manière la plus rentable.
Si dans la commande en gros à l'avenir, nous recommandons le bateau par la mer.
