Détails sur le produit:
|
| Réactions négatives: | < 0,1° | Moteur assorti: | Moteur électrique |
|---|---|---|---|
| Matériel: | Fer moulé | Modèle: | Commande verticale de pivotement |
| Type de moteur: | moteur sans balai | Service fournisseur: | Disponible |
| Précision: | 0,1 degré | Efficacité de transmission: | 40% |
| Mettre en évidence: | Boîte de vitesses à entraînement de petit ver,Boîte de vitesses à entraînement à ver montée horizontalement,Boîte de vitesses à traçage solaire |
||

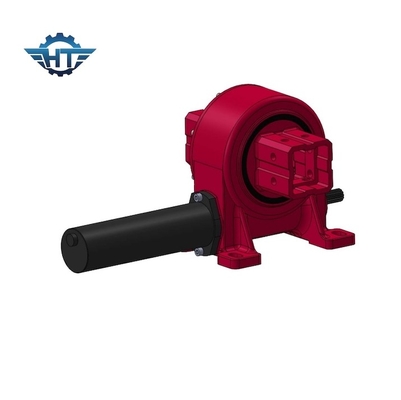

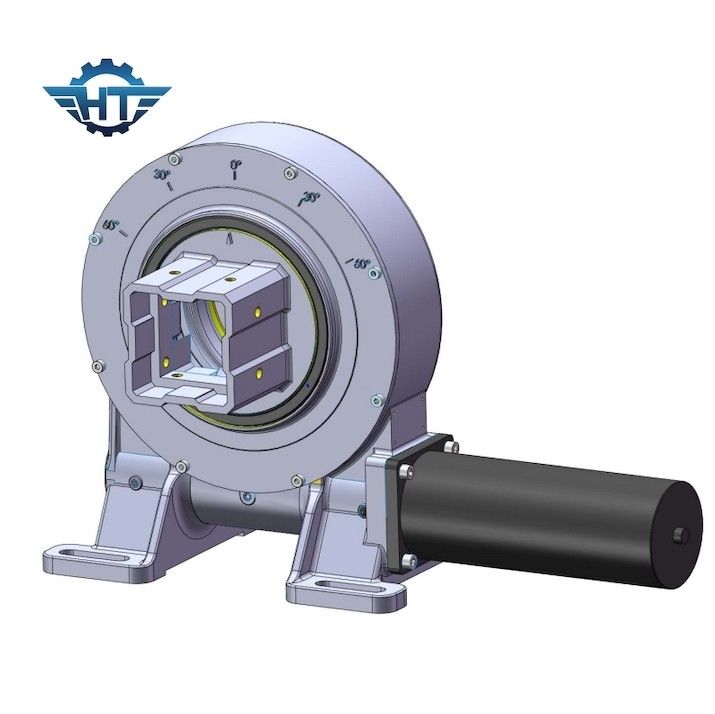

Boîte de vitesses à entraînement à ver à petite taille montée horizontalement pour le suivi solaire
Description de la boîte à engrenages pivotante
Une boîte de vitesses de rotation, également connue sous le nom d'entraînement de rotation ou de rotation, est un dispositif mécanique utilisé pour faire pivoter ou faire pivoter des charges lourdes dans diverses applications.moteurs à combustion, éoliennes et systèmes de suivi solaire.
Le but principal d'une boîte de vitesses pivotante est de fournir une rotation contrôlée et un soutien à la charge.
Casement: la structure extérieure qui abrite les composants internes de la boîte de vitesses.
Anneaux de traction: Un grand roulement circulaire qui permet à la boîte de vitesses de tourner en douceur.
Train d'engrenages: Le train d'engrenages se compose d'un ensemble d'engrenages disposés dans une configuration spécifique pour atteindre la puissance de rotation souhaitée.ou engrenages à vers.
Moteur: le moteur fournit la force motrice pour faire tourner la boîte de vitesses de rotation.
Arbre de sortie: l'arbre de sortie est relié au train de vitesses et s'étend du boîtier de la boîte de vitesses.
Paramètres des performances de la boîte de vitesses à chenilles modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Principales caractéristiques
1Un angle et une portée de rotation illimités
2. Fournir la transmission la plus efficace de puissance élevée et de couple possible
3Un logement entièrement fermé et scellé résiste aux conditions difficiles et augmente la sécurité
