Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Dispositif de pivotement: | VE9 |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Tenir le couple: | 80000 nanomètre |
| Inclinaison du couple: | 16000 nanomètre | Couple de sortie évaluée: | 8784 nanomètre |
| Paquet de transport: | contreplaqué et palette | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Petite commande solaire du groupe VE9,Petite commande de groupe de tringlerie horizontale,commande solaire de groupe de 42CrMo VE9 |
||

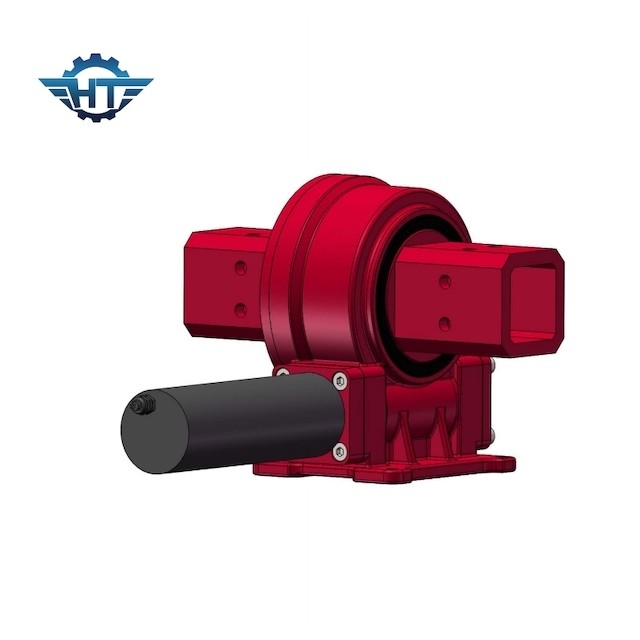

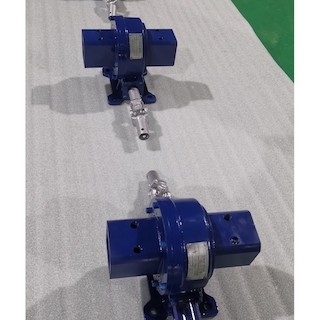

Commandes solaires du pivotement VE9 pour les systèmes de piste solaires d'axe simple horizontal de tringlerie
Description simple d'entraînement de pivotement d'axe de tringlerie
Les commandes de pivotement de simple-axe de lien tournent environ un axe et entreprennent la démarche de système de piste à partir d'est-ouest et de nouveau à la maison la nuit. Il est le plus facile installer ces produits, et le plus utilisé généralement. Le VE offre le support vertical et un lecteur plein-inclus IP66 dans une unité haute puissance.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Entretien
Le dispositif d'entraînement de pivotement est un élément de transmission de force qui effectue le mouvement relatif de pivotement entre le corps supérieur et la partie inférieure du corps, et est employé pour soutenir la masse du corps supérieur et pour soutenir la charge de travail. Le moteur est utilisé comme méthode motrice. Quand le moteur rotatoire tourne, la boîte de réduction d'engrenage planétaire est conduite par le moteur, et alors l'axe de sortie de la commande rotatoire est conduit, de sorte que le dispositif rotatoire d'entraînement puisse être tourné.
La bonne représentation des composants tournants de structure est la garantie de base de la flexibilité globale, ainsi le travail de lubrification est essentiel.
Selon différentes applications, le cycle d'ajouter la graisse est également différent. Pour des applications photovoltaïques, le cycle d'injecter ou de remplacer la graisse est de cinq ans. Pour des applications de machines de construction, parce que sa vitesse et fréquence fonctionnantes sont beaucoup plus hautes que ceux des applications photovoltaïques, la graisse doit être ajoutée ou remplacée chaque année ou même tous les six mois.
Dans des conditions spéciales de travail, telles que les tropiques, humidité élevé, poussière, et grande différence de la température, pendant le fonctionnement continu, le cycle de lubrification devrait se raccourcir, et une certaine nouvelle graisse doit être ajoutée avant et après les arrêts de machine fonctionnant pendant longtemps. Remplissez caniveau de graisse jusqu'à ce qu'elle filtre hors de la bande de scellage.
