Détails sur le produit:
|
| Nom de marque: | Hangtuo | Matériel d'engrenage à vis sans fin: | 50Mn, 42CrMo |
|---|---|---|---|
| Type de produit: | Axe simple | Certificats: | ISO9001, CE |
| MOTEUR: | comme en a été faite la demande | Entretien: | 5 années internes |
| Couleur: | comme en a été faite la demande | Auto-serrure: | Oui |
| Mettre en évidence: | 9" boîte de vitesse horizontale d'entraînement de groupe,boîte de vitesse d'entraînement de groupe de 50Mn 42CrMo,commande hydraulique de ver de 50Mn 42CrMo |
||

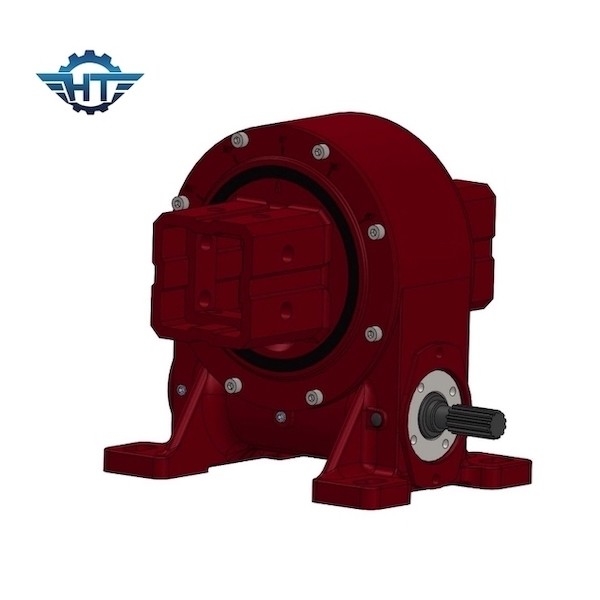

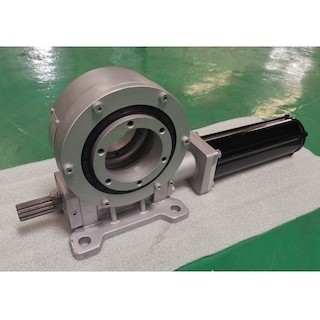

L'engrenage à vis sans fin VE9 fait sur commande horizontal a massacré la commande pour le picovolte a rectifié le système de piste à énergie solaire
Description standard d'engrenage à vis sans fin
La commande de pivotement est un nouveau type de produit de pivotement, qui se compose habituellement de ver, d'incidence de pivotement, de logement, de moteur et d'autres composants. Puisque le composant de noyau adopte l'incidence de pivotement, il peut soutenir la force axiale, force radiale et de renversement moment en même temps.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
1. emboutage des traqueurs
Les traqueurs d'inclinaison sont les plus simples pour faire et tourner autour de l'axe est-ouest. Le panneau solaire se lève ou tombe (habituellement manuellement deux fois par an) vers l'horizon, de sorte que l'angle avec la terre soit statistiquement optimal selon le caractère saisonnier. Ces traqueurs offrent un accroissement de production de moins de 10%, pour justifier rarement un servomécanisme.
2. traqueurs simples horizontaux
Les traqueurs simples plats visent à suivre le soleil dans tout le ciel sur leur voyage quotidien, indépendamment de la saison de l'utilisation. Dans ce cas, l'axe de la rotation est au nord-sud, alors que la taille du Sun au-dessus de l'horizon est ignorée. Ces traqueurs sont particulièrement appropriés aux pays de bas-latitude, où le chemin du soleil est, en moyenne, plus large pendant l'année. La rotation exigée pour ces structures est plus large que l'inclination, parfois jusqu'au ° du ± 60. Ceci laisse augmenter la production énergétique approximativement de 15%, comparé à un système photovoltaïque fixe.
3. doubles traqueurs d'axe
Traqueurs solaires avec deux degrés de liberté
Les traqueurs solaires les plus sophistiqués ont deux degrés de liberté, dans le but d'aligner parfaitement les panneaux photovoltaïques orthogonaux avec les rayons du soleil en temps réel. Le meilleur marché, mais pas le seul, manière de les faire est de monter un traqueur sur des autres. Avec ces traqueurs solaires il y a des augmentations de la production de l'électricité qui atteignent jusqu'à 35% -40%.
