Détails sur le produit:
|
| Structure: | Ver et Wormwheel | Matériel: | 42CrMo, QUART |
|---|---|---|---|
| Garantie: | 5 ans | Application: | Système d'alimentation solaire parabolique |
| Marque déposée: | Adapté aux besoins du client | Couleur: | Adapté aux besoins du client |
| Tension de moteur: | C.C 24V | Temps d'échantillon: | 3~15 jours |
| Mettre en évidence: | Double commande de groupe d'axe de petit ver,Commande de groupe d'axe d'héliostat de CSP double,Commande de groupe d'héliostat de CSP petite |
||

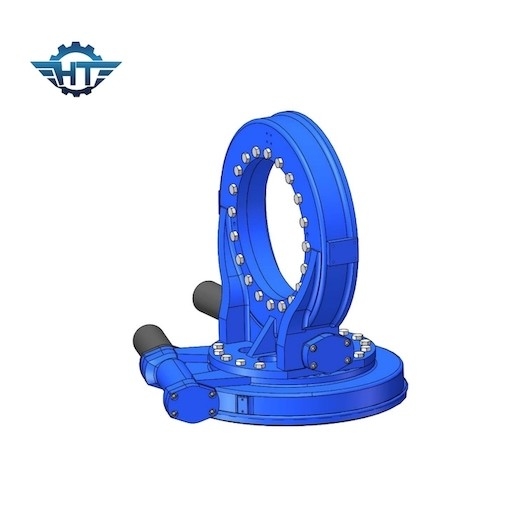

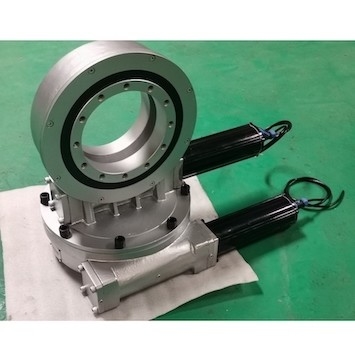

Petit engrenage à vis sans fin pivotant l'héliostat de Ring Drive For CSP et le système d'alimentation solaire parabolique
Description de pivotement Ring Drive
Notre commande de pivotement de série de SDE principalement utilisée pour le picovolte, STP, systèmes de piste solaires de CSP, ce modèle est double axe pour des directions horizontales et d'altitude. Elle peut être employée pour 10 mètres carrés de panneaux solaires. Nous sommes commis à la recherche, se développant et application de haute qualité, commandes de pivotement de précision, nous fournit l'axe simple horizontal fiable, incidences de pivotement de double-axe et des commandes de pivotement pour les systèmes de piste solaires, les trackings solaires etc. de CSP, de CPV. Nos produits professionnels et de haute qualité également seront bien appliqués comme solution régulière sur la plate-forme de travail aérienne, la grue de camion, le grippage de bois de construction, la plate-forme de forage, l'équipement de jet, le véhicule hydraulique de module, les chaînes de montage automatisées, les systèmes de lacet de vent, etc.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applications
Système de la tour CSP
Puisqu'il y a beaucoup de miroirs de tour, la quantité de réducteur rotatoire est les la plupart dans des projets de tour. La centrale de tour adopte le réducteur rotatoire comme composant d'entraînement dans l'azimut horizontal autour du monde, et l'angle de lancement peut être choisi parmi la tige pousseuse ou le réducteur rotatoire. Différents fabricants de CPE de production d'électricité thermique adopter différentes conceptions structurelles. Puisque la production d'électricité de tour est équipée de beaucoup de grands réflecteurs solaires sur une vaste zone du site, chacun est équipé d'un mécanisme de cheminement, qui peut exactement refléter la lumière du soleil au récepteur sur le dessus d'une haute tour. Ceci propose des conditions plus élevées sur l'exactitude de transmission, la durée de vie, l'exempt d'entretien mécaniques et rigidité du dispositif rotatoire d'entraînement.
