Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 9 pouces |
|---|---|---|---|
| Coefficient d'utilisation: | 30 ans | Précision: | 0,15 degrés |
| Conducteur: | Moteurs électriques | Couleur: | comme en a été faite la demande |
| Expédition: | par la mer, air, exprès, ferroviaire | Paquet: | caisse de contreplaqué |
| Mettre en évidence: | Commande solaire de groupe de traqueur de ver de sablier,Commande solaire horizontale de groupe de traqueur de tringlerie,Commande simple de pivotement d'axe de ver de sablier |
||

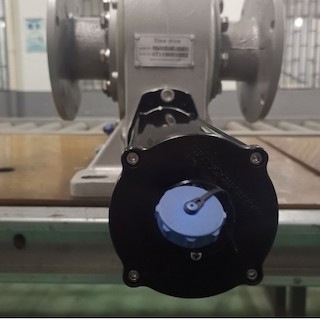

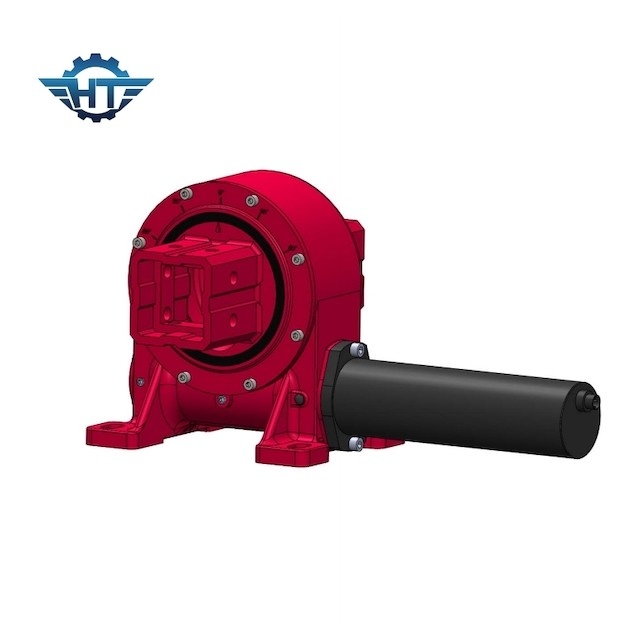

Engrenage à vis sans fin solaire du sablier VE9 pour les systèmes de piste simples horizontaux d'axe de tringlerie
Description d'entraînement de groupe d'engrenage à vis sans fin de sablier
La commande de pivotement du sablier VE9 s'appelle également la commande simple verticale de pivotement d'axe. C'est une commande plein-incluse et verticale qui n'exige pas d'autres composants pour le montage. Il peut être facilement installé sur le plat par juste quatre boulons. Il est le plus utilisé généralement au centre des traqueurs solaires de simple-axe pour juger la rangée solaire vigoureuse dans une tempête de fort vent sans rupture. Il peut être également installé aux les deux côté du système de piste solaire d'axe simple. Notre commande de pivotement emploie le ver de sablier que la technologie offrira le plus grand niveau de la force et la puissance augmentant la vie de champ et diminuant de ce fait le temps d'arrêt.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de piste simple incliné d'axe
Comparé au système de piste plat de simple-axe, le système de piste incliné de simple-axe a un certain angle d'inclination entre l'axe de rotation et le plan horizontal, qui a certains avantages dans la réception de rayonnement dans des secteurs plus élevés de latitude.
