Détails sur le produit:
|
| Modèle: | VE9 » | Installation: | Verticale |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Caractéristique: | inverse à verrouillage automatique |
| Paquet: | caisse de contreplaqué | Application: | Système de suivi solaire à axe unique |
| Efficacité: | 40% | Tailles de tube: | comme en a été faite la demande |
| Mettre en évidence: | Commande verticale de pivotement d'engrenage à vis sans fin VE9,Une commande verticale de pivotement d'axe,Commande de pivotement d'engrenage à vis sans fin VE9 |
||

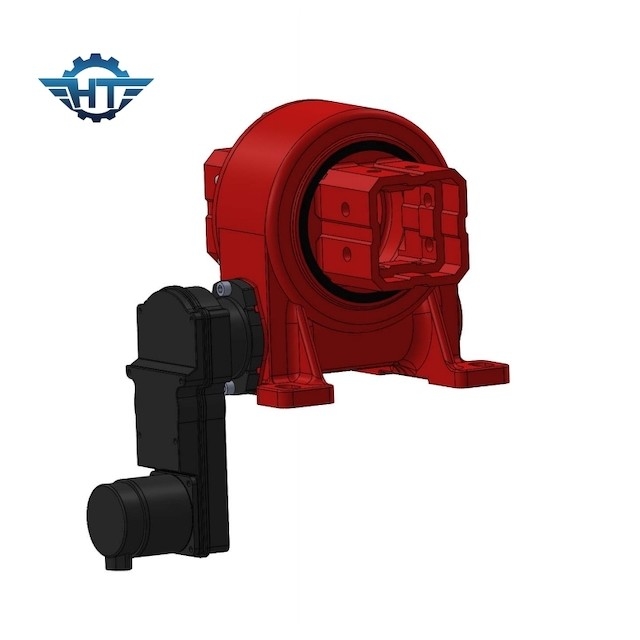

Individu VE9 fermant à clef la commande d'engrenage à vis sans fin pour le système de piste solaire d'axe simple horizontal
Individu fermant à clef la description solaire d'entraînement de groupe
Nous sommes fabriqués basé sur la norme qui est exigée dans le système de qualité ISO9001. Nous avons la certification de la CE. La commande de groupe a une longue durée de vie et elle est conçue pour 30 années mettent en place utilisant le temps de la vie.
L'individu d'engrenage à vis sans fin de 9 pouces fermant à clef les commandes verticales de groupe pourrait être avec les tubes ou la sortie carrés de bride. Le squaretube est habituellement 94×94 millimètre, et nous nous sommes également développés avec la taille de tube de 110×110 millimètre qui est système de piste solaire utilisé d'axe simple plat. La taille a pu être adaptée aux besoins du client basée sur les exigences spéciales des clients. Elle comporte la catégorie élevée d'IP qui pourrait protéger la commande de diverses conditions d'environnement telles que la poussière, l'eau, le sable et même l'eau.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de piste vertical d'axe
Le système de piste vertical d'axe est un système de piste rare de simple-axe. La rangée photovoltaïque elle-même a un angle d'inclination fixe, et la rangée photovoltaïque tourne dans la direction horizontale avec l'axe de rotation comme centre.
