| Nom De La Marque: | HANGTUO |
| Numéro De Modèle: | VE5 |
| MOQ: | 1 PC |
| Prix: | 145~226 USD/PC |
| Délai De Livraison: | 15~30 jours |

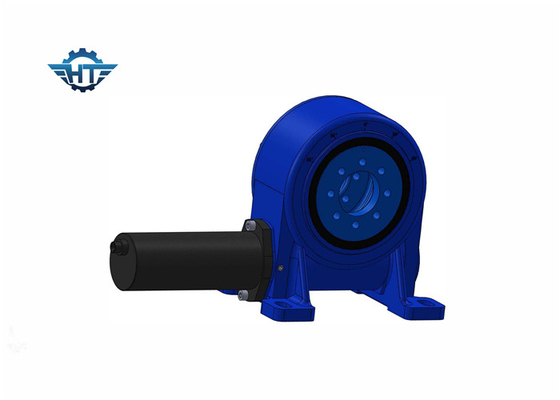

Entraînement de rotation à vis sans fin à double enveloppement VE5 pour systèmes de suivi solaire horizontaux à axe unique
Description du produit
L'entraînement de rotation VE5 utilise une géométrie d'engrenage à vis sans fin enveloppante (globulaire) pour offrir une réduction de vitesse à rapport élevé avec une capacité d'auto-blocage dans un ensemble compact et fermé. Conçu pour les exigences de fonctionnement continu des installations solaires HSAT (suiveur horizontal à axe unique), cet entraînement assure un positionnement précis en azimut tout en résistant aux charges de vent dynamiques et aux charges de moment gravitationnel inhérentes aux configurations de suiveurs multi-rangées.
|
Caractéristique |
Avantage |
|---|---|
|
Rotation continue à 360° |
Suivi d'azimut complet pour une capture maximale de l'énergie solaire |
|
Conception à vis sans fin à double enveloppement |
Capacité de charge supérieure et rapport de contact plus élevé que les entraînements à vis sans fin standard |
|
Mécanisme d'auto-blocage |
Élimine le besoin de freins externes ; maintient la position en cas de perte de puissance |
|
Boîtier scellé pré-lubrifié |
Rempli en usine avec une graisse haute performance ; protection IP contre la poussière et l'humidité |
|
Montage moteur flexible |
Accepte les moteurs hydrauliques ou les moteurs électriques CC 12V/24V/48V du côté gauche ou droit |
|
Couple de basculement élevé |
Optimisé pour le montage horizontal avec une gestion supérieure des charges de moment |
|
Réglage du jeu nul |
Aucun réglage sur site requis lors de l'installation |
Paramètres de performance de l'entraînement de rotation série verticale
|
Modèle |
Rapport |
Couple de sortie nominal |
Couple de basculement |
Charge axiale |
Charge radiale |
Couple de maintien |
Rendement |
Précision |
Auto-bloquant |
Poids |
|
N.m |
N.m |
kN |
kN |
N.m |
degré |
Oui |
kg |
|||
|
3" |
31:1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
≤0.1 |
Oui |
13kg |
|
5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
≤0.1 |
Oui |
18kg |
|
7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
Oui |
28kg |
|
8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
Oui |
35kg |
|
9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
Oui |
51kg |
|
12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
Oui |
61kg |
|
14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
Oui |
78 kg |
|
17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
Oui |
105 kg |
|
21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
Oui |
185 kg |
|
25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
Oui |
244 kg |
Type d'entraînement : entraînement de rotation à vis sans fin à double enveloppement
Plage de rotation : 360° continue
Compatibilité moteur : moteurs électriques 12VCC / 24VCC / 48VCC, moteurs hydrauliques, réducteurs planétaires
Application : suiveurs solaires horizontaux à axe unique
Installation : Plug-and-play avec boîtier intégré et interfaces de montage
Systèmes de suivi solaire horizontal à axe unique (HSAT) à l'échelle des services publics
Installations solaires photovoltaïques commerciales et industrielles
Réseaux de suivi solaire distribués
Installations solaires agricoles et à double usage
Contrairement aux vis sans fin cylindriques conventionnelles, la conception à double enveloppement enroule la vis autour de l'engrenage, augmentant la surface de contact jusqu'à 300 %. Cela se traduit par :
Capacité de transmission de couple plus élevée
Meilleure résistance aux chocs
Durée de vie prolongée en fonctionnement continu
Meilleures performances dans les environnements extérieurs difficiles
