Détails sur le produit:
|
| Modèle: | VE5 | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Application: | Traqueurs solaires | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteur d'engrenage planétaire | Certificats: | ISO9001, CE |
| Installation: | vertical, horizontal | Entretien: | Libre |
| Couleur: | comme en a été faite la demande | Contrecoup: | 0,15 degrés |
| Mettre en évidence: | Commande à vitesse réduite verticale de pivotement de moteur,Lecteur ISO9001 de pivotement de moteur,Commande électrique du groupe ISO9001 |
||

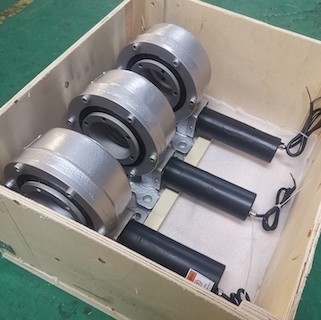

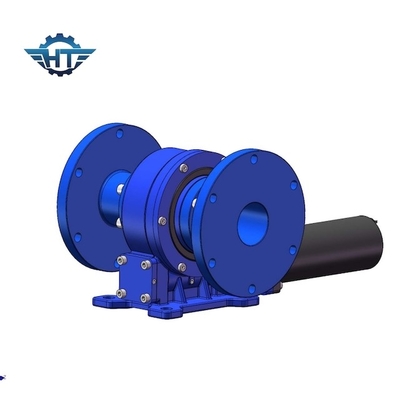

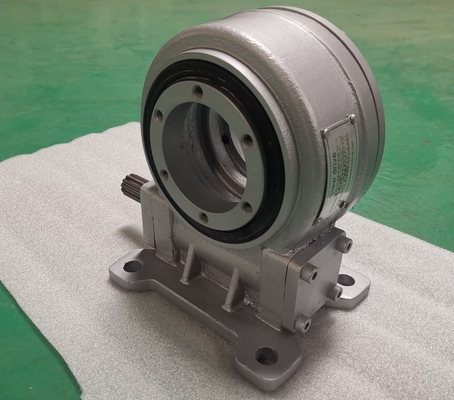

Commande à vitesse réduite verticale de pivotement, IP66 5 pouces pour le petit système de montage au sol
Description à vitesse réduite d'entraînement de pivotement
Le réducteur rotatoire peut résister à la force axiale importante, force radiale et moment d'emboutage, et peut conduire la plaque tournante ou la parenthèse pour tourner horizontalement et aux angles de lancement. L'utilisation de la vitesse d'entraînement de ver de réaliser la décélération. Conduit par le moteur, le ver conduit l'anneau externe de l'incidence de pivotement pour tourner, l'anneau externe produit le couple par la bride, et l'anneau intérieur de l'incidence de pivotement est fixé dans la base. Il est employé dans la conception structurelle de parenthèses de cheminement solaires, conduisant le système de production d'électricité pour dépister l'efficacité de production d'électricité solaire, et des machines de construction conduisant deux objets relativement tournants pour tourner 360 degrés à volonté.
| Modèle | VE5 | Point d'origine | Changzhou, Chine |
| Marque | HT | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 600 N.m |
| Inclinaison du couple de moment | 5 K N.m | Tenir le couple | 9,2 K N.m |
| Estimation axiale statique | 16 KN | Estimation radiale statique | 27 KN |
| Estimation axiale dynamique | 8 KN | Estimation radiale dynamique | 14 KN |
| Rapport de vitesse | 37:1 | Efficacité | 40% |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système trackering solaire
Comme énergie propre et renouvelable, l'énergie solaire a été employée de plus en plus, particulièrement la production d'électricité photovoltaïque de cheminement que la technologie est une technologie à énergie solaire naissante d'utilisation suivant la technologie conventionnelle de production d'électricité photovoltaïque.
Le système de piste solaire peut continuer les panneaux photovoltaïques faire face au soleil autant que possible, augmenter la production d'électricité des modules photovoltaïques solaires, pour réduire effectivement le coût d'investissement du système de production d'électricité photovoltaïque, et améliore le taux d'utilisation des modules photovoltaïques solaires. La structure de transmission employée pour relier l'équipement d'alimentation et le panneau photovoltaïque dans le système photovoltaïque traditionnel a les inconvénients de la structure complexe et du coût élevé.
