Détails sur le produit:
|
| Matériel: | 42CrMo, QUART | Modèle: | SDE3 » |
|---|---|---|---|
| Taille: | 3 pouces à 25 pouces | MOQ: | Une seule pièce |
| Caractéristique: | vitesse de serrure d'individu | Chambre: | Logement fermé |
| OEM: | Disponible | Tournez la direction: | Toute direction |
| Mettre en évidence: | Entraînement de rotation à double axe SDE3,Double commande de groupe d'axe de picovolte,Commande d'anneau du pivotement SDE3 |
||

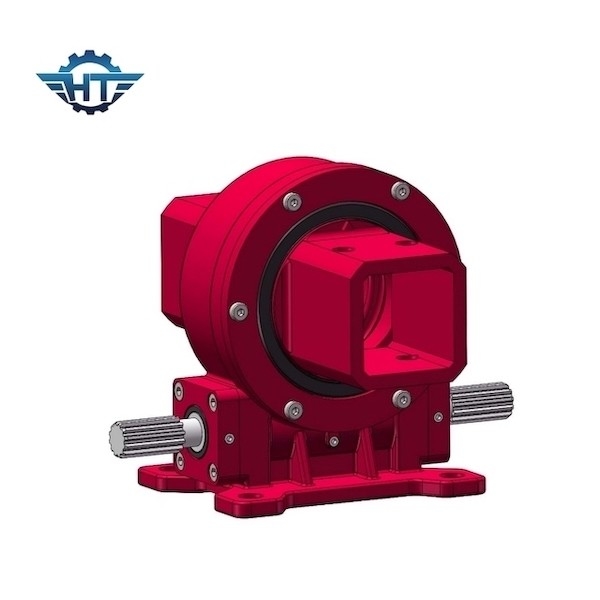

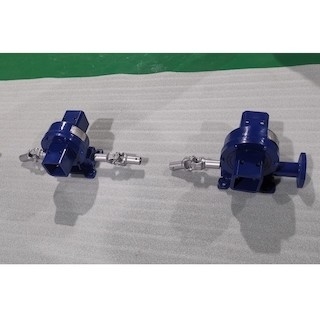

Commandes solaires à basse vitesse de pivotement d'engrenage à vis sans fin SDE3 pour le picovolte, CSP, centrale de CPV
Description solaire d'entraînements de pivotement d'engrenage à vis sans fin
Des commandes de pivotement de Hangtuo peuvent être employées pour le système de piste solaire, le plat solaire, le picovolte, le CPV, le CSP, la turbine de vent et l'antenne parabolique. Elles sont conçues pendant la vie de champ de 30 ans, travaillant en états durs d'environnement. Elles sont anti-corrosives, anti-UV, peuvent assurer la sécurité du système entier par temps extrême tel que la forte pluie, la tempête de neige, l'ouragan, etc., et peuvent maintenir sa représentation dans des secteurs de désert avec le sable venteux et les grandes différences de la température. Nous avons de diverses tailles disponibles et pouvons fournir le service des douanes basé sur différents impératifs techniques.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
Plat, Stirling Power Generation System
le cheminement de Double-axe peut être divisé réellement en deux catégories : horizontal et altitude. Des commandes verticales et horizontales de pivotement peuvent seul être employées, une verticale et une chambre à coucher peuvent être employées en association, ou deux ensembles horizontaux peuvent être employés pour réaliser des mouvements horizontal et de lancement d'angle.
Système thermique solaire de cuvette
Il peut être divisé en grand type de cannelure et petit type de cannelure. En raison de la grande ouverture du type de cuvette et de la condition de la vitesse de rotation rapide, des cylindres hydrauliques sont actuellement utilisés plus pour de grands types de cuvette, et quelques grands types de cuvette utilisent également les dispositifs rotatoires d'entraînement de grand simple-axe. Pour de petites cuvettes, la longueur du collecteur est relativement courte, qui est très approprié pour l'installation et l'usage des commandes rotatoires verticales de série du VE.
Système de Fresnel
Approprié pour l'installation et l'usage de la commande verticale de pivotement de série du VE.
