Détails sur le produit:
|
| Modèle: | 3 pouces de grande précision | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Efficacité: | 40% | Précision: | 0,05 degrés |
| MOTEUR: | Électrique, NEMA, moteurs servo | installez la méthode: | Verticale installée |
| Application: | Réflecteurs paraboliques concentrés | Couleur: | comme en a été faite la demande |
| Mettre en évidence: | Commande électrique de groupe de réflecteur parabolique,commande électrique de groupe de 0,05 degrés |
||

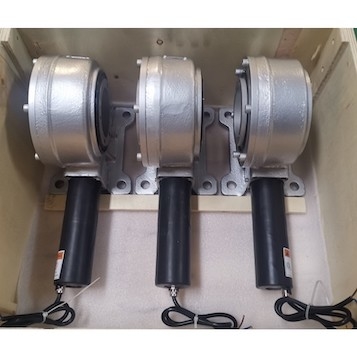

Haute précision 3 pouces d'entraînement solaire de pivotement pour les réflecteurs paraboliques concentrés

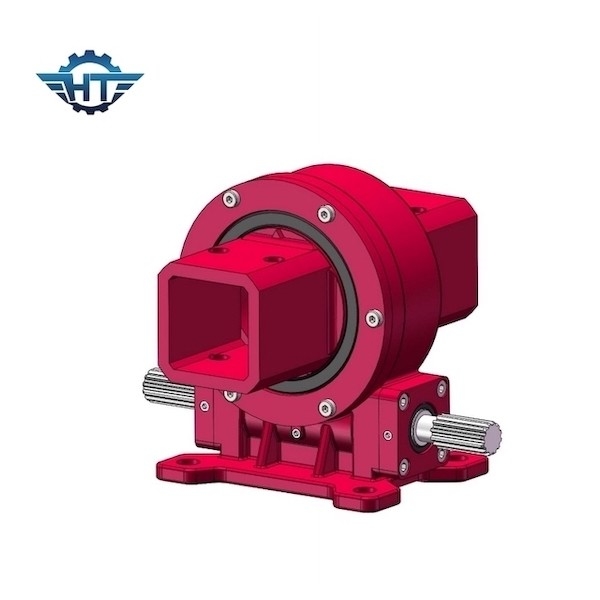

Description d'entraînement de pivotement de haute précision
La commande verticale de pivotement de 5 pouces avec la haute précision pourrait être appliquée dans les centrales paraboliques de cuvette (PTPP). C'est un genre de centrale thermique développée qui peut produire de l'électricité en rassemblant la chaleur du soleil au fluide à hautes températures.
Les centrales traversantes paraboliques se compose : réflecteurs paraboliques (miroirs), tube de récepteur, structure de soutènement en métal, système de piste qui inclut les commandes, les capteurs, et les contrôles de pivotement. Les commandes de pivotement sont la pièce de noyau de l'unité de cheminement.
Paramètres d'optimisation du traitement VE5
| Modèle : | commande verticale de pivotement de 5 pouces |
| Couple de sortie évaluée : | 962 nanomètre |
| Inclinaison du couple : | 5000 nanomètre |
| Charge axiale : | kN 16 |
| Charge radiale : | kN 27 |
| Tenir le couple : | kNm 30 |
| Efficacité : | 40% |
| Précision : | 0,15 ° |
| À verrouillage automatique : | Oui |
| Poids : | 18 kilogrammes |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de Fresnel CSP
Le système photothermique de Fresnel est par l'unité de cheminement dans le système, qui inclut un dispositif rotatoire d'entraînement comme noyau de l'unité de cheminement, et le miroir et le collecteur linéaire sont placés dans la direction au nord-sud. obtenez la chaleur solaire maximum.
