Détails sur le produit:
|
| Type: | Réducteur du ver VE9 | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Énergie solaire | Période de garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces à 25 pouces |
| Classe d'IP: | IP66 | Caractéristique: | serrure inverse d'individu |
| Mettre en évidence: | Commande verticale incluse du pivotement VE9,Commande verticale simple oblique de pivotement,Commande solaire incluse du traqueur VE9 |
||

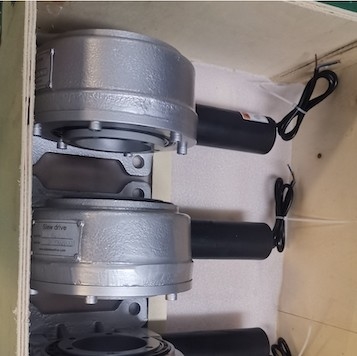

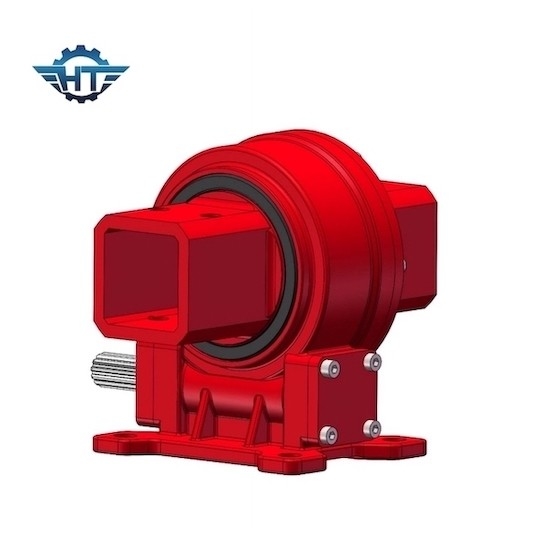

Le traqueur VE9 solaire vertical inclus a massacré la commande avec le moteur électrique pour l'énergie solaire
Description solaire électrique d'entraînement de pivotement
Le système de piste solaire électrique d'entraînement de pivotement est un système de boîtier de commande mécanique et électronique qui optimise l'utilisation de la lumière du soleil dans la production d'électricité photothermique et photovoltaïque de réaliser l'efficacité de conversion photoélectrique améliorée. Il inclut : a massacré des commandes, des moteurs (C.C, moteurs engrenage de pas, servo, planétaires, moteurs de tige pousseuse, etc.), des engrenages à vis sans fin, des systèmes de capteur, etc.
Température ambiante :
Température ambiante fonctionnante de la commande d'engrenage à vis sans fin : -40℃~+80℃.
La valeur d'efficacité mécanique fournie par les paires d'entraînement d'engrenage à vis sans fin est une valeur moyenne ou une valeur de référence, qui convient à la bonne lubrification, et sous le couple et la vitesse évalués. L'efficacité mécanique peut être augmentée en augmentant la vitesse de glissement de la surface de dent, augmentation de l'angle d'hélice ou augmentation de la rugosité de la pente de ver.
lubrification :
Avant de quitter l'usine, la graisse correspondante est injectée dans la surface, l'incidence et le caniveau de dent de la commande rotatoire d'engrenage à vis sans fin pour assurer le fonctionnement normal des paires d'entraînement d'engrenage à vis sans fin et de ver. L'injection régulière de la graisse est nécessaire pour s'assurer que la graisse supplémentaire est entièrement compatible avec la graisse originale.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
1. Tringlerie simple plate d'axe
2. Tringlerie simple oblique d'axe
3. Unité oblique de simple-axe
4. Système de piste solaire de double axe
