Détails sur le produit:
|
| Modèle: | VE7 | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Application: | Montage du système de piste | Couple de sortie évaluée: | 7344 nanomètre |
| Tenir le couple: | 60000 nanomètre | Inclinaison du couple: | 10000 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Commande électrique verticale du groupe VE7,Lecteur électrique 10000 nanomètre de groupe,Commande de groupe de moteur de 10000 nanomètre |
||

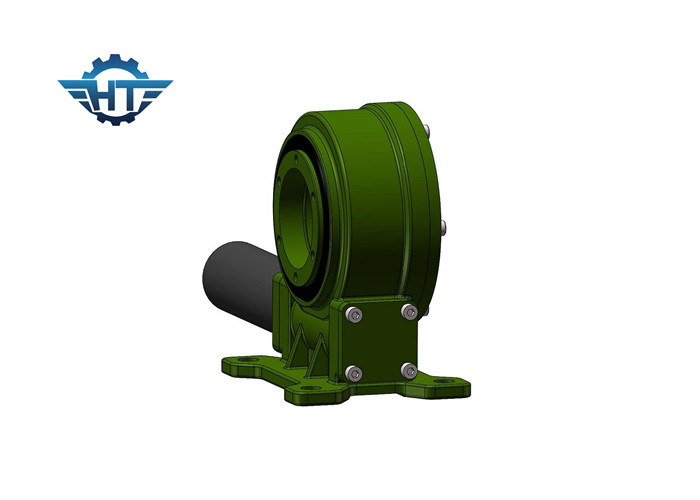

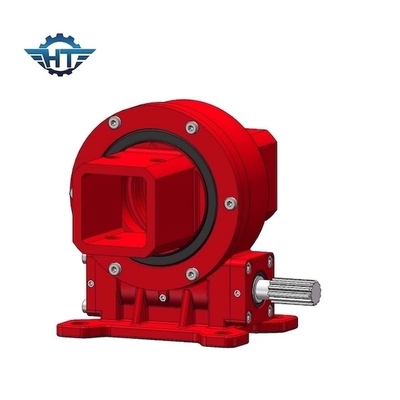

L'engrenage à vis sans fin VE7 vertical a massacré la commande avec les moteurs électriques de la vitesse 24VDC pour les traqueurs solaires
Description d'entraînement de pivotement d'engrenage à vis sans fin
Une boîte de commande de pivotement d'engrenage à vis sans fin est une unité de manière compacte construite qui se compose d'une vitesse, d'une base et d'un ver de pivotement. Cette unité introduit les avantages d'une vitesse de pivotement et d'un ver dans une unité.
L'axe simple des commandes que verticales de groupe sont montées verticalement, il est spécifiquement conçu pour les systèmes de piste solaires d'axe simple plat qui exigent le cheminement vers le soleil pour est-ouest. La rotation précise de la commande verticale de groupe permet au mécanisme de dépister parfaitement. Ce genre de commande verticale de pivotement est fabriqué utilisant la dernière technologie qui incorpore le mécanisme de sablier.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Services adaptés aux besoins du client
Le sable entrera dans l'équipement par l'extrusion, et les produits avec la représentation de scellage pauvre auront facilement entrer de sable. Par conséquent, pour des conditions de travail dures, telles que moins de pluie et de tempêtes de sable lourdes, nos produits adopteront les joints multiples, et en plus des joints ordinaires, des joints mécaniques seront ajoutés.
En outre, dans le cas de la basse température et de la grande différence de la température entre jour et nuit, la grande différence de la température entre jour et nuit fera condenser et condenser l'air des gouttelettes d'eau la nuit après avoir été chauffé et augmenté. Dans ce cas, le swellability du produit est également considéré en plus de l'étanchéité. Par conséquent, des mesures devraient être rentrées la conception et le processus de fabrication d'éviter le rouillement.
Dans quelques endroits, la température peut atteindre moins 40 des degrés Celsius quand la température est basse, et la température extrême dans la haute température peut atteindre environ 50 degrés de Celsius au-dessus de zéro (actuellement, la température de fonctionnement du réducteur est plus haute). Pour continuer le réducteur courir normalement, particulièrement dans des conditions froides graves, onctuosité doit être garantie. Par conséquent, l'huile de graissage avec la technologie large de la température peut généralement s'adapter à la basse température de moins 40 moins 60 aux degrés Celsius, et peut résister à la haute température moins 80 des degrés Celsius ou même de plus de 100 degrés de Celsius.
Le rayonnement de lumière du soleil peut exercer certains effets sur le produit, tel que le vieillissement du caoutchouc. Ce problème peut être résolu à l'aide des joints mécaniques pour éviter les composants de noyau étant exposés pendant longtemps à la lumière du soleil.
