Détails sur le produit:
|
| Vitesse: | 0~1 t/mn | Application: | antenne satellite |
|---|---|---|---|
| MOTEUR: | Moteur électrique, moteur pas à pas | Classe d'IP: | IP66 |
| Boulons de fixation: | 6*M10 | Montage des spécifications: | 80mm |
| Trou de centre: | 65mm | Rapport: | 31:1 |
| Mettre en évidence: | Commande d'anneau de pivotement d'antenne de satellite,Ring Drive de pivotement 65mm,commande solaire de traqueur de 65mm |
||

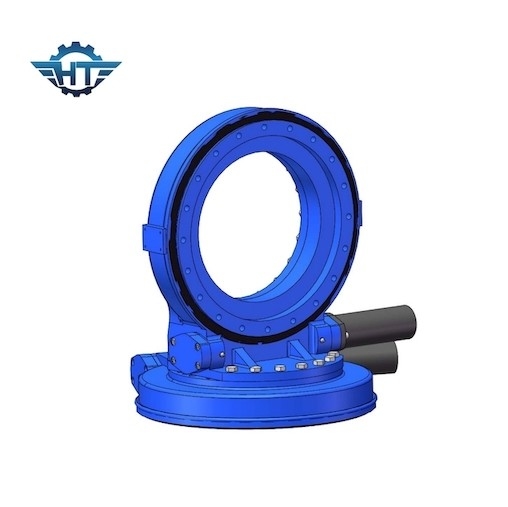

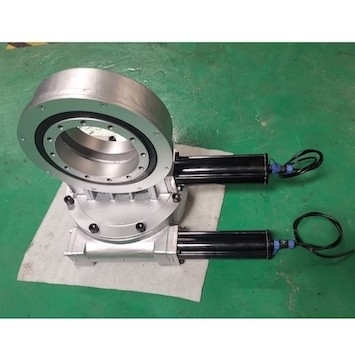

Double axe 3 pouces pivotant la commande avec le moteur 24VDC planétaire pour l'antenne de satellite
Description de produit
La commande de pivotement de ver des machines de Hangtuo a une boîte de commande ultra-compacte de pivotement avec la densité de puissance extrêmement élevée. Cette conception est particulièrement appropriée à transmettre les forces et les couples extrêmement élevés dans les espaces limités d'installation. Des commandes de ver sont employées dans des boîtes de direction pour des grues et des transmissions de véhicule lourd, aussi bien que construction, sylviculture et des machines agricoles. Pour ces applications spécifiques, nous raffinons continuellement nos produits pour maximiser le transfert de couple et pour réduire au minimum des coûts de maintenance.
Paramètres d'optimisation du traitement de Slewing Drive de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) |
Charge axiale (kN) |
Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applications
La base traditionnelle d'antenne de satellite est fixée, et quelques satellites fortement enthousiastes ont besoin d'une base de pivot d'antenne de satellite qui peut tourner à temps de conduire l'antenne de satellite pour tourner pour maintenir la réception continue des signaux satellites. En installant la commande de pivotement sur la base, la base peut devenir une base d'antenne rotative, et notre commande de pivotement peut également être équipée d'un moteur vitesse-réglable, qui permet au système d'ajuster arbitrairement la vitesse de rotation dans la marge de vitesse, qui est salutaire au crochet de signal.
