Détails sur le produit:
|
| Modèle: | Ver et engrenage à vis sans fin | Type: | IP66 vertical |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Application: | Énergie solaire |
| MOTEUR: | Moteur électrique | Contact dentaire: | Multi-dent |
| Précision: | 0,15 degrés | Service d'OEM: | Oui |
| Mettre en évidence: | Commande simple de pivotement de l'axe VE9,Boîte de vitesse simple d'entraînement de pivotement d'axe d'OEM,Commande de groupe d'engrenage à vis sans fin d'OEM |
||

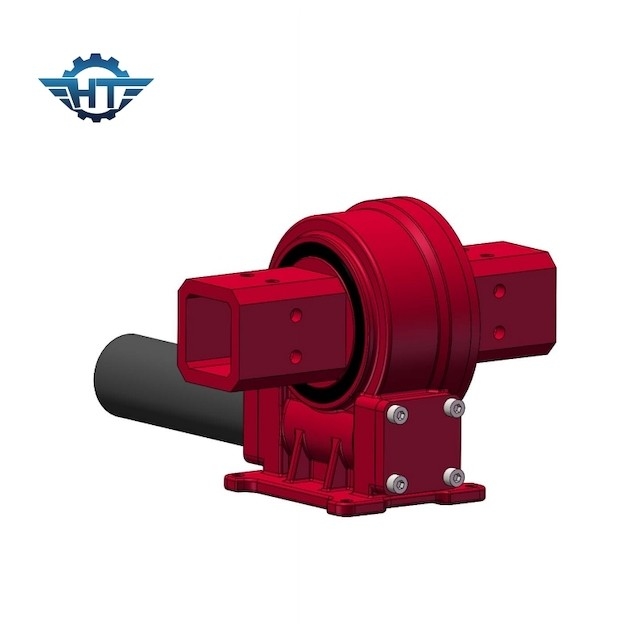

Boîte de vitesse simple d'entraînement de pivotement de l'axe VE9 avec la taille adaptée aux besoins du client de tube pour l'énergie solaire
Individu fermant à clef la description d'entraînement de pivotement
Individu fermant à clef la commande de pivotement décrite avec l'engrenage à vis sans fin multi de contact dentaire, aucun besoin de frein à l'intérieur des conducteurs. Cela améliorera la sécurité du système de piste solaire.
Les commandes de pivotement ont beaucoup de types tels que le type inclus, le type de logement ouvert, le type vertical, le double type d'axe, le type de haute précision, le type etc. d'entraînement de ver. Le type inclus de ver de sablier est le plus populaire dans l'application du système de piste solaire. La commande de pivotement est basée sur le stuucture de ver et d'engrenage à vis sans fin avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. La surface multi de contact dentaire est conçue particulièrement pour conduire la charge élevée.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Le système de piste solaire
Le système de support solaire de cheminement est une part importante même de la centrale photovoltaïque. Il porte le principal organisme de production d'électricité de la centrale photovoltaïque. Si la conception est déraisonnable, un accident se produit dans le climat de catastrophe, et l'impact sur la centrale est mortel. Par conséquent, dans le processus de conception, il est particulièrement important de choisir un dispositif rotatoire approprié d'entraînement. Notre technologie déterminera finalement le dispositif approprié d'entraînement de pivotement selon les conditions de travail fournies par le client, la conception composante de disposition, et l'expérience des applications précédentes de projet, considérant largement de divers facteurs.
